오디오 믹서 ② : 채널섹션 조작 방법 – 초보의 초보 음향 공개강좌 ⑦

트림(TRIM) – 입력 레벨의 결정

백패널에서 넘어온 신호는 먼저 트림(TRIM)으로 들어가게 된다. 보통 게인(GAIN)이라고 하며, 제작사에 따라 FLIP, PRE라고도 표기한다. 맥키에서는 TRIM이라고 하지만, 이 글에서는 필자의 입에 많이 붙은 ‘게인’이라고 부르기로 하겠다.

게인(GAIN)은 한마디로 입력 볼륨(volume)이다. 팀파니의 소리를 받는 마이크는 큰 음량이 들어 올 것이고, 플룻 소리를 받는 마이크는 작은 음량이 들어올 것이다. 각 채널의 레벨 차이가 심하면 믹싱을 하는데 상당히 골치가 아파지게 된다. 그리고 입력 레벨이 과도하게 클 경우, 신호가 왜곡된다. 그 때문에 믹서로 들어오는 각 채널별로 들어오는 소리의 양을 우선 비슷하게 맞춰 줘야 하는데, 이때 사용되는 것이 이 게인이다.

자세히 보면 스테레오 채널과 모노 채널의 게인에 적힌 표현이 다르다는 것을 알 수 있다. 스테레오 채널에는 -20, U, 20이 쓰여 있다. 라인 인풋에서 받은 신호를 ±20dB할 수 있다는 의미이다. 참고로 가운데에 적혀진 U는 Unity라고 해서, 그대로를 의미한다.

반면, 모노채널에는 0, 60이라는 숫자가 적혀 있다. 이것은 마이크 인풋을 통해 들어온 신호를 얼마나 증폭할지 결정하는 녀석이다. 최대 60dB까지 증폭할 수 있다는 의미 되겠다. (글을 쓰다 보니 dB에 대한 정의를 내린 적이 한 번도 없었다. 일단 소리 크기의 단위라고 알아두면 되겠다).

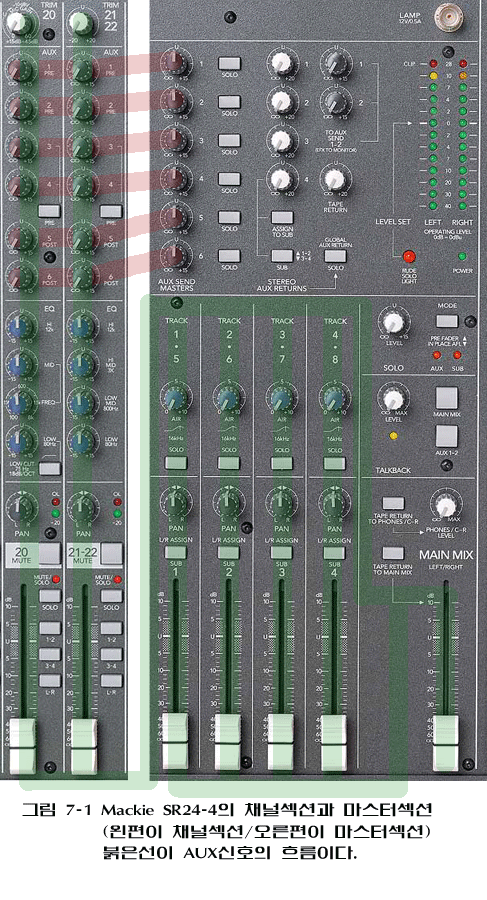

게인을 건드려 주면 믹서로 들어오는 신호의 크기 자체를 변경하게 되는 것이다. 당연히 채널의 신호가 출력되는 모든 곳에 영향을 준다. 그림 7-1에서 녹색으로 표시한 줄기가 보이지? 게인은 그 가장 첫 단에 위치하고 있다. 그 뒤의 모든 곳에 영향을 미치게 된다.

억스(AUXiliary) – 보조출력

게인에서 레벨을 일정하게 정렬시켜준 신호는 그 아래 AUX를 만나게 된다. 억스(AUX)란 보조출력을 생각하면 된다. 왜 이런거 있지? 가정용 미니컴포넌트나 자동차에 보면 TUNER, TAPE, CD해서 죽~ 있다가 AUX란게 꼭 있잖아.. 보조입력단자 말이야… 여기서의 억스도 그와 비슷한 개념이다. 다만, 여기서는 입력이 아닌, ‘보조 출력’의 개념이다. 억스의 활용이야 말로, 믹싱콘솔의 운영에 있어 1/3 이상을 차지한다고 말할 수 있다.

믹서의 주 신호 흐름은, 그림 7-1의 녹색 선 처럼, 신호가 위에서 아래로 죽~ 내려가는 개념이라고 했다. 그런데, 그와는 달리 가로방향으로 붉은 선이 하나 그려져 있다. 각 채널의 AUX1이 마스터섹션의 AUX1로 모이고, 각 채널의 AUX2가 마스터섹션의 AUX2로 모이고.. 채널섹션에 있는 AUX놉 (Knob : 돌릴 수 있는 손잡이가 붙은 형태의 스위치를 뜻한다.) 들은 해당 채널의 소리를 AUX1부터 AUX6까지 얼마나 보낼것인가를 조절하는 놉이다.

AUX는 다용도로 사용할 수 있다. 억스를 연주자 모니터로 사용할 수도 있고, 이펙터 기기를 연결하는데 사용할 수도 있다. 메인출력이 모자랄 경우에는 보조 출력으로도 활용할 수 있고, 하여간에 그 사용처는 무궁무진하다. 억스 사용에 대한 좀 더 상세한 설명은 마스터 섹션에 넘어가서 하기로 하고, 지금은 일단 각 채널의 소리를 억스로 보내는 양을 조절하는 놉이라고 기억해 두기 바란다.

AUX1,2를 보면 작은 글씨로 PRE라고 써져 있는 것이 보일 것이다. 또한 AUX3,4에는 PRE라고 쓰여진 스위치가 있고, AUX5,6에는 POST라는 글자가 쓰여져 있다. 이건 Pre Fader와 Post Fader를 의미하는 것이다. 페이더란 아래에서 설명하겠지만 제일 아래에 붙어 있는 하얀색 물건이다. 이 채널의 출력레벨을 조정하는 놈인데, 흔히 말하는 볼륨을 생각하면 된다.

여하튼 Pre Fader란 페이더의 앞을 의미한다. 다시말해서 페이더를 거치지 않은 소리를 의미한다. 프리는 페이더와는 독립적으로 움직인다. 다시말해 페이더를 줄여 놓건 키워 놓건 상관없이, 게인에서 들어온 신호를 그대로 내보내 준다.

반대로, Post Fader란 페이더의 뒤를 의미한다. 다시말해 페이더를 거친 다음의 소리를 의미한다. 포스트는 페이더를 거친 신호이기 때문에 페이더를 줄이면 따라서 줄고, 페이더를 키우면 따라서 커지게 된다.

별도의 믹싱 발란스가 필요한 곳에는 Pre를 사용하면 되겠다. 그리고 AUX3,4에 붙어있는 스위치는 AUX3,4를 Pre로 사용할 지 Post로 사용할 지 결정할 수 있는 스위치이다.

이퀄라이저(Equalizer, EQ)

이퀄라이저에는 4개의 놉이 붙어 있다. 먼저 모노채널의 이퀄라이저를 살펴보면 제일 위에는 HI 12K, 두 번째 것에는 MID, 세 번째 것에는 FREQ, 네 번째 것에는 LOW 80Hz, 그리고 LOW CUT 75Hz라는 스위치가 붙어 있다.

제일 위에 있는 녀석은 이 채널의 고음역을 조절하는 이퀄라이저이다. 주파수는 12Khz로 고정이 되어있고 그 레벨을 조절하는 방식으로 되어있다. 이런 형식의 이퀄라이저를 쉘빙타입(Shelving Type)이라고 한다.

그 아래에 보면 MID와 FREQ가 있고, 그 두 개의 놉이 서로 연결되어 있는 것을 볼 수 있다. 이 두 개가 이 채널의 중역대를 조절하는 이퀄라이저 되겠다. 앞서 얘기한 하이EQ와는 달리 놉이 하나 더 붙어있다. 좀 더 자세히 살펴보면 위의 것에는 그냥 볼륨과 마찬가지로 -15~U~+15의 숫자가 적혀 있고, 아래의 것에는 700~8K 라는 숫자가 적혀 있다.

하이EQ는 주파수가 12KHz로 고정되어 있는 반면, 중역대에는 주파수가 유동적이다. FREQ로 건드릴 주파수를 결정하고, MID로 얼마나 가감 할건지 결정하면 되겠다. 이렇게 주파수와 레벨 두가지를 함께 건드릴 수 있는 녀석을 Sweepable 이퀄라이저라고 한다.

그리고 네 번째 놉을 보면 LOW 80Hz라고 쓰여져 있다. 이것은 고역과 마찬가지로 쉘빙타입 이퀄라이저 이며, 저음을 담당하는 이퀄라이저이다. 조정 가능한 주파수가 80Hz로 고정되어 있는 녀석이다.

제일 아래에 보면 LOWCUT이라는 스위치가 있다. 이 녀석은 75Hz 이하의 소리를 차단해 주는 녀석이다. 마이크의 경우 75Hz이하의 소리를 사람이 낼 일이 별로 없으므로 이 녀석을 이용해 불필요한 저역대의 공진을 막을 수 있다고 생각하면 된다. 저역을 차단시키고 고역대를 통과시키므로 High Pass Filter(HPF)라고도 하며, 당연히 반대로 Low Pass Filter(LPF)도 존재한다.

EQ는 엔지니어에게 칼과도 같은 물건이다. 잘 사용하면 득이되고, 잘못 사용하면 그야말로 자신과 모두를 죽일 수 있는 무시무시한 물건이다. EQ에 대한 상세한 이야기는 뒤에서 따로 자세하게 설명할 것이다. 꼭 따로 읽기 바란다.

팬과 인디케이터(PAN/Indicator)

EQ를 거친 신호는 패닝 놉을 거치게 된다. PAN은 좌측과 우측의 발란스를 조절해 주는 녀석이라고 생각하면 된다. TV나 전축등에 붙어있는 BALANCE있지? LEFT와 RIGHT의 소리 발란스를 조절해 주는 녀석… 중앙에 두었을때는 모노의 소리가 LEFT와 RIGHT양쪽 균등하게 분배되고 오른쪽으로 돌리면 RIGHT로, 왼쪽으로 돌리면 LEFT로 치우쳐지게 된다. 모노채널과 스테레오채널의 두 팬은 동일한 동작을 한다고 생각하면 된다. 좀 더 자세한 얘기는 좀 있다 얘기할 그룹 어사인에서 계속 하기로 한다.

패닝 콘트롤의 오른쪽에 보면 OL이라고 쓰여진 붉은 LED와 -20이라고 쓰여진 녹색 LED가 있다. 이것은 현재 입력되고 있는 신호의 크기를 표시하는 일종의 미터(meter)다. 프리앰프를 거친 신호의 크기가 -20dB 이상일 경우에, -20dB부터 녹색 불이 켜진다. 즉 그 채널에 뭔가 신호가 들어오고 있다는 의미이다.

그리고 OL은 그 채널의 신호레벨이 너무 커서 일그러지고 있다는 의미이다. 이 때는 게인을 줄여서 소리의 인풋을 줄여주어야 한다. OL은 OverLoad의 줄임말이고, 메이커에 따라서는 PK(Peak)로 표시하는 경우도 있다. 여하튼 이 녀석은 웬만하면 들어오지 않도록 관리해야 하는 녀석이다.

뮤트와 페이더(Mute / Fader)

팬 아래로 내려오면 채널표시가 써져 있고 그와 함께 사각형 모양의 큼지막한 버튼이 하나 있다. 그 옆에는 MUTE라고 쓰여져 있다. 뮤트… 말 그대로 TV나 셋탑박스 리모콘 등에서 볼 수 있는 음소거 버튼이다.

MUTE는 해당 채널의 모든 출력을 차단시킨다. 뮤트 스위치를 누르면, 그 아래에 있는 MUTE/SOLO라는 붉은색 LED에 불이 켜지면서 모니터를 제외한 모든 출력 버스(bus)로 나가는 신호들이 차단된다. 즉, 페이더를 제일 아래로 내리고, 모든 AUX놉이 왼쪽 끝으로 돌아간 상태가 되는 것이다. 이러한 이유로, -20LED와 게인(프리 앰프), 인서트 단자는 동작한다. 때문에 해당 채널의 신호 모니터는 여전히 가능하다.

한 가지 참고할 것은, 이 MUTE 스위치를 처리하는 방식은 제조사 마다 다르다는 것이다. 다른 제조사의 믹서의 경우, PRE-Fader AUX 출력은 살려두는 경우가 있다. MUTE 스위치가 동작하면 MUTE 스위치 아래로 내려가는 신호를 차단한다는 개념으로 동작하는 경우도 있기 때문이다. 실제로 메인 출력은 차단하지만 모니터는 살려두어야 하는 경우도 흔하게 발생한다.

때문에, 운용하는 오디오 믹서의 매뉴얼을 확인해 뮤트 스위치가 어떻게 동작하는지 확실히 알고 있어야 한다. 또한, 일부 오디오 믹서들은 사용자가 이 설정을 직접 변경할수 있는 경우도 있다.

솔로(SOLO)

페이더 오른편에 있는 스위치들 중에서 제일 위에 SOLO라는 스위치가 있다. 6회에서 백패널을 설명하는 중에 PHONE1,2/C-R OUTPUT이란게 있다고 했다. 이것은 오퍼레이터에게 제공되는 모니터이다. 솔로 스위치를 누르면 그 위에 있는 MUTE/SOLO라는 붉은 LED가 깜빡거리게 되며 해당 채널의 신호를 모니터 버스로 출력시킨다. 이를 통해 오퍼레이터 모니터로 해당하는 채널의 소리만 단독으로 들리게 된다.

이것은 상당히 자주 사용하게 될 것이다. 각 채널의 상태를 귀로 확인할 수 있어서, 누구의 목소리가 튀는지, 어떤 음원이 어디에 연결되어 있는지, 각 채널별로 노이즈가 유입되지는 않는지 등, 개별 채널의 상태를 확인할 수 있다. 상세한 설명은 마스터 섹션의 솔로 파트에서 다시 하도록 하겠다.

그룹 어싸인(Group Assign)

솔로스위치 아래로 3개의 스위치가 있다. 1-2, 3-4, L-R이란 스위치인데, 이 녀석들을 그룹 선택 스위치라고 한다. 패이더를 거친 신호는 최종적으로 이 그룹 어싸인 스위치에 의해 출력되는 경로를 선택해 주게 되는데, 1-2는 그룹 1,2를 의미하고, 3-4는 그룹 3,4를 의미한다. 마지막으로 L-R은 메인믹스를 의미한다. (메이커에 따라서 L-R대신에 MAIN, MAINMIX, MIX라고도 표시한다)

그룹1, 그룹2, 그룹3, 그룹4, MainLeft, MainRight는 모두 별도의 출력단자로 생각하기 바란다. 보통 오퍼레이팅 환경이 스테레오 (즉, 2채널)이기 때문에 한 채널은 LEFT, 한 채널은 RIGHT로 두 채널을 묶어 사용하는 것 뿐이다.

콘솔은 수많은 모노채널 입력들을 다루기 때문에 비슷한 계열의 음원들을 묶어서 조절해 주면 편하다. 예를들어 전체 채널을 보컬과 악기, 두 개의 그룹으로 나눌 경우, 악기소리만을 약간 줄여야 할 경우, 악기와 연결된 모든 모노채널의 패이더를 일일이 조정할 필요 없이 악기 그룹만을 줄여주면 된다. (상세한건 마스터섹션에서 설명한다.) 그 외에도, 공연의 규모에 따라 메인스피커에 추가적으로 스피커를 설치해야 할 경우, 그룹아웃을 이용해서 앰프를 연결해주면 별도의 비용이 들어가지 않으면서도 손쉽게 메인믹스와 동일한 신호를 얻을 수 있다. 어쨌든, 이 세 개의 스위치는 이 채널의 소리를 어느 곳으로 출력시킬 것인지 결정하는 스위치라고 알아두기 바란다. 그룹에 대한 상세한 설명은 마스터 섹션에서 다시 하기로 하겠다.

마무리

이것으로 채널 섹션의 구조와 각각의 역할에 대해 살펴보았다. 눈치 빠른 독자 제위께서는 대부분의 설명에서 “상세한 설명은 마스터 섹션에서 다시 한다.” 라는 표현을 발견했을 것이다. 채널 스트립의 가장 큰 역할은 EQ를 제외하면, 이 채널의 소리를 어느 버스로 얼마나 보낼 것인가 조정하는 것이기 때문이다.

이 글을 처음 작성한 2005년에는 채널 섹션과 마스터 섹션이 한 글에 있었다. 하지만 블로그를 옮기면서 내용이 너무 많아 각각의 회차로 분리했다. 즉, 오디오 믹서의 주된 기능인 “소리를 어디로 얼만큼 보낼 것인가”를 온전히 알기 위해서는 다음 회에서 설명하는 마스터 섹션과 믹스 버스에 대해 알고 있어야 한다.
