SNMP OID 구조와 SNMPWALK·MIB Browser로 OID 찾는 방법

스칼라(Scalar) OID와 테이블(Table) OID

SNMP에서 OID는 크게 스칼라(Scalar) 값과 테이블(Table) 값의 두 종류로 나뉜다. OID의 끝 부분을 보면 구분이 가능하다.

스칼라(Scalar) OID

OID는 0으로 끝난다.

GET 요청 시 .0을 포함해야 한다. 없을 경우 오류가 발생한다.

.1.3.6.1.2.1.1.3.0 (동작시간), .1.3.6.1.2.1.1.6.0 (장비위치) 등이 있다.

테이블(Table)

여러 행(Row)이 존재하며, 각 행을 식별하는 인덱스(Index)가 붙는다.

GET 요청 시 특정 인덱스 값만 읽을 수 있다.

.1.3.6.1.2.1.2.2.1.2.X (X번 랜카드의 이름), .1.3.6.1.2.1.2.2.1.8.X (X번 랜카드 상태)

공통 OID와 전용 OID

OID는 모든 SNMP 장비가 공통적으로 사용하는 영역과 특정 업체가 할당받아 사용하는 영역이 있다.

공통 OID

IETF에서 정의한 MIB-2(MIB-II) 구조에 포함되는 값으로 SNMP를 지원하는 모든 장비에서 동일

.1.3.6.1.2.1.로 시작

전용(Enterprise) OID

각 제조사가 필요에 따라 정의하는 엔터프라이즈(Enterprise) 영역

.1.3.6.1.4.1.로 시작

9(Cisco), 311(Microsoft), 11(HP) 등

예를 들어 특정 스위치의 포트 VLAN, CPU 사용률, 장비 온도, 사용자 계정 정보 등은 공통 OID로는 제공되지 않으며, 대부분 제조사 전용 OID를 통해 확인해야 한다.

리눅스 시스템에서 SNMPWALK 사용하기

리눅스 시스템의 경우, SNMPD패키지를 설치하면 함께 설치된다. 기본 사용방법과 주요 옵션은 다음과 같다.

• -v : 사용할 SNMP 버전을 지정한다. 뒤에 붙을 수 있는 옵션은,
  • 1 : SNMP v1
  • 2c : SNMP v2 (아마 가장 많이 사용하게 될 것이다)
  • 3 : SNMP v3
• -c : 버전 1,2에서 사용할 커뮤니티 네임을 적어준다.
• 192.168.123.123 : 에이전트 (모니터할 타겟)의 HOST 주소.

SNMP 버전 3을 사용할 경우에는 좀 더 옵션들이 복잡하게 붙는다. 버전 2와 중복되는 것은 빼고 살펴보면,

• -l : 보안레벨을 설정한다. 선택 가능한 옵션은
  • noAuthNoPriv : 암호화 안함
  • authNoPriv : 인증만 암호화
  • authPriv : 인증과 데이터 모두 암호화
• -u : 에이전트에 접근할 사용자 명을 적는다
• -a : 인증에 사용할 암호화 방식을 선택한다. 가능한 옵션은
  • MD5
  • SHA, SHA-224, SHA-256, SHA-384, SHA-512
• -A : 인증 암호화 pass pharse
• -x : 데이터 암호화 방식을 선택한다. 가능한 옵션은
  • DES
  • AES, AES-192, AES-256
• -X : 데이터 암호화 pass pharse

아래는 SNMPWALK를 이용해 윈도우 시스템에서 제공하는 OID 목록을 조회한 예시이다.

newuser@debian:~$ snmpwalk -v 2c -c eqmakerread 192.168.123.123
iso.3.6.1.2.1.1.1.0 = STRING: "Hardware: Intel64 Family 6 Model 158 Stepping 9 AT/AT COMPATIBLE - Software: Windows Version 6.3 (Build 19045 Multiprocessor Free)"
iso.3.6.1.2.1.1.2.0 = OID: iso.3.6.1.4.1.311.1.1.3.1.1
iso.3.6.1.2.1.1.3.0 = Timeticks: (15523306) 1 day, 19:07:13.06
iso.3.6.1.2.1.1.4.0 = STRING: "eqmaker@eqmaker.kr"
iso.3.6.1.2.1.1.5.0 = STRING: "WindowsSVR"
... 이하 생략 ...

실행하면 위의 예와 같이 OID와 해당 OID의 데이터가 표시된다. 참고로, OID의 시작이 iso로 표시되고 있다. snmpwalk의 옵션 중 하나로, 해석할 수 있는 OID 번호가 있을 경우 그 부분을 해석해서 보여 주는 것이다. 원하지 않을 경우 명령줄에 추가로 -O n옵션을 붙여주면, 원래의 OID 목록을 그대로 보여 준다.

newuser@debian:~$ snmpwalk -v 2c -c eqmakerread 192.168.123.123 -O n
.1.3.6.1.2.1.1.1.0 = STRING: "Hardware: Intel64 Family 6 Model 158 Stepping 9 AT/AT COMPATIBLE - Software: Windows Version 6.3 (Build 19045 Multiprocessor Free)"
.1.3.6.1.2.1.1.2.0 = OID: .1.3.6.1.4.1.311.1.1.3.1.1
.1.3.6.1.2.1.1.3.0 = Timeticks: (15557768) 1 day, 19:12:57.68
.1.3.6.1.2.1.1.4.0 = STRING: "eqmaker@eqmaker.kr"
.1.3.6.1.2.1.1.5.0 = STRING: "WindowsSVR"
... 이하 생략 ...

윈도우 시스템에서 MIB Browser 사용하기

윈도우 시스템의 경우, SNMP서비스를 설치하더라도 관련 도구가 자동으로 설치 되지는 않는다. 별도의 도구를 다운로드 받아야 하는데, 위의 snmpwalk를 윈도우 용으로 포크한 것을 사용하거나, snmpwalk 기능을 지원하는 툴을 추가로 설치해야 한다.

본 글에서는 개인 사용자에게 무료로 제공되는, iREASONING의 MIB Browser를 사용해 보겠다.

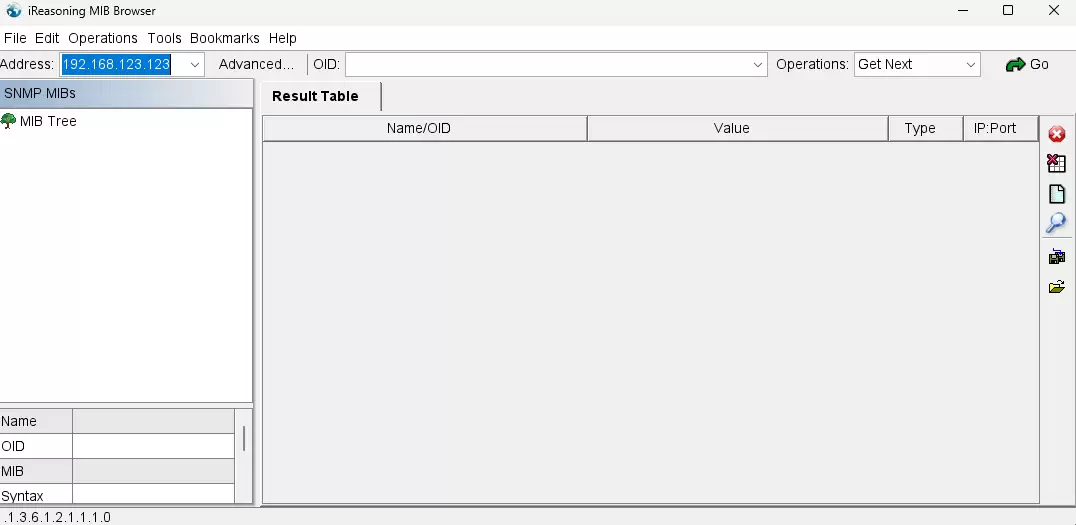

1. 에이전트 주소 입력

   프로그램의 메인화면에서 Address 칸에 에이전트의 주소를 입력해 준다. 그리고 옆에 있는 Advanced Properties 버튼을 눌러 추가적인 설정을 입력해 준다.

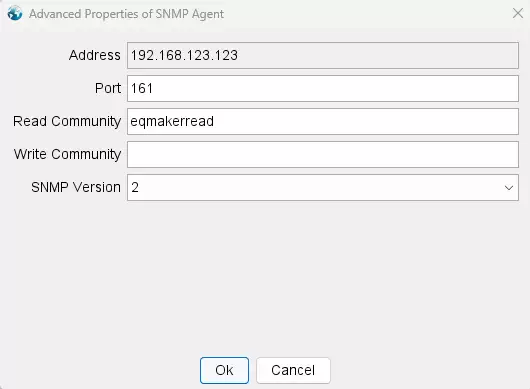

2. 포트와 커뮤니티 입력

   사용할 포트와 커뮤니티 이름, 사용할 SNMP 버전을 선택해 주고 OK를 눌러준다.

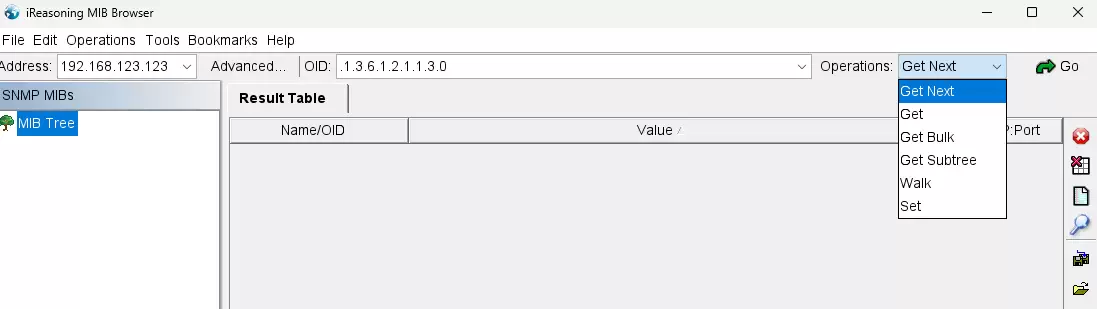

3. 작업 유형 선택

   작업의 유형을 선택해 준다. 6가지 옵션이 있는데, 각각의 기능은

   Get Next

   현재 OID의 다음 OID 1개를 찾아 가져 온다.

   Get

   현재 OID의 값을 가져 온다.

   Get Bulk

   SNMP v2부터 제공되며, 복수의 Get Next 명령을 한번에 실행해 준다.

   Get Subtree

   전체 서브트리를 가지고 온다.

   Walk

   현재 OID의 다음 OID 모두를 찾아 가져온다. Get Next를 연속적으로 반복하는 것.

   Set

   에이전트의 설정을 바꿔준다. (값을 가져오는게 아니라, 에이전트에 값을 쓰는 용도)

   이며, 자주 사용하게 될 유형은 Get Next, Get, Walk정도일 것이다.

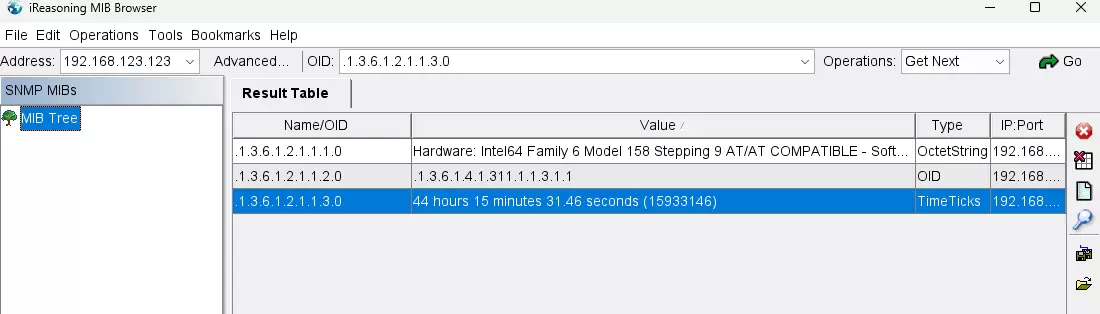

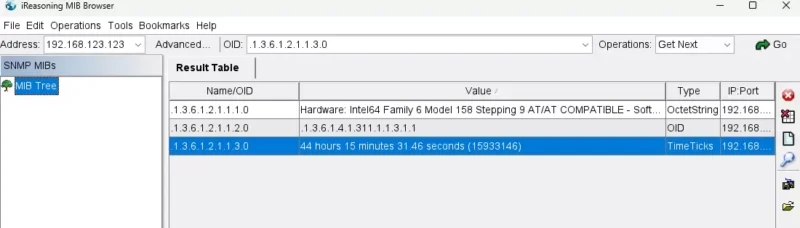

4. GO 클릭

   작업의 유형이 변경되거나, GO 버튼을 누르면 에이전트로 해당 요청이 전송되고, 받아온 데이터들을 표의 형태로 표시해 준다.
