와우자 스트리밍 엔진에서 유튜브 HLS 라이브 스트리밍을 구현하는 HLStoYTB 모듈 사용 방법

그래서 모듈을 직접 개발했다

문제는, 와우자 스트리밍 엔진의 경우, 기본적으로 제공하는 PUSH 방식이 RTMP 뿐이라는 것이다. HLS PUSH는 오직 와우자 서비스 타겟만 지원한다. Stream Target에 있는 YouTube 항목 역시 RTMP 를 사용한다.

어떤 기능이 필요하다면 직접 만들면 된다.
-EQMaker

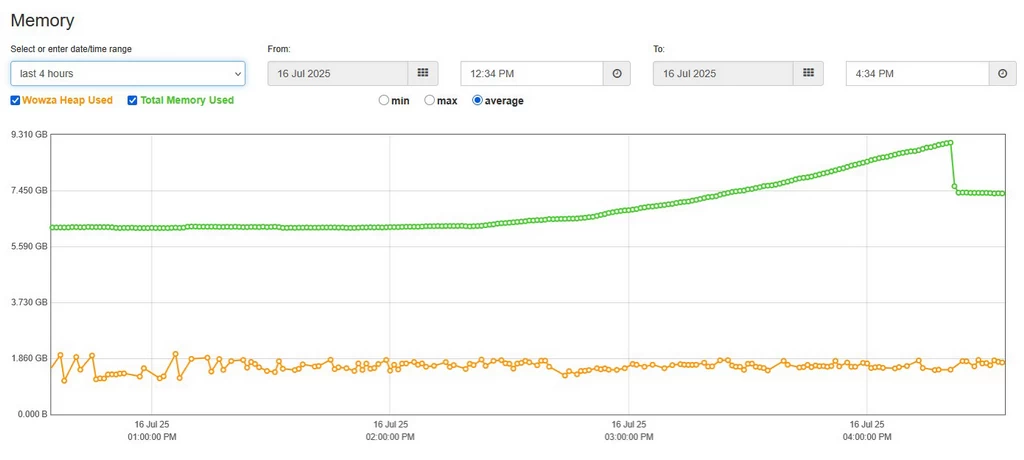

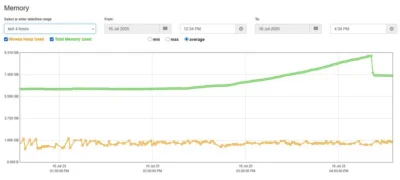

이에, 본 필자는 와우자 스트리밍 엔진에서 유튜브 HLS PUSH 를 연동하는 HLStoYTB 모듈을 직접 개발했다. 이 모듈을 통해 와우자 서버가 뻗을 걱정과 인터넷 회선의 걱정 없이 HLS을 이용해 유튜브로 라이브 스트리밍을 구성할 수 있다.

Step 1 – 사전 준비

1. 와우자 스트리밍 엔진 버전이 4.5.0 이후 버전인지 확인한다.
2. 유튜브에서 HLS 연동 주소를 발급받는다.

Step 2 – 다운로드 및 설치

1. HLStoYTB모듈을 찾아 파일을 다운로드 받는다. (와우자 스트리밍 엔진 확장 모듈 목록 참고)
2. 다운로드 받은 HLStoYTB.jar 파일을 [와우자 설치 경로]/lib 디렉토리에 복사한다.
3. 와우자 엔진 서비스를 재시작 해준다.

참고로, HLStoYTB모듈은 별도의 모듈 등록을 진행하지 않는다. 와우자 엔진이 재시작하며 라이브러리의 모듈을 자동으로 로드하게 될 것이다.

Step 3 – 사용 환경 구성

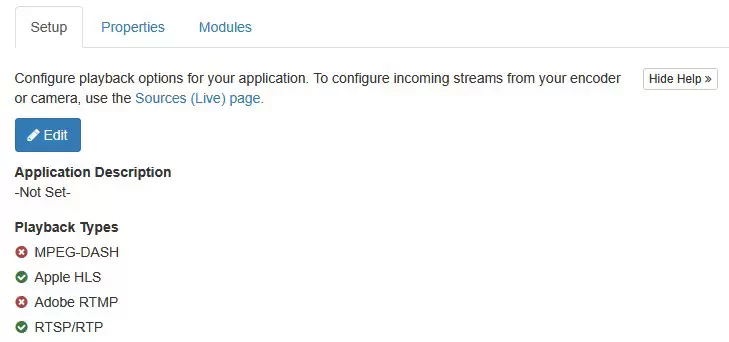

1. Apple HLS 활성화

   사용하려는 라이브 어플리케이션의 Playback Types에 Apple HLS가 활성화 되어 있는지 확인하고, 아닐 경우 활성화 시켜 준다.

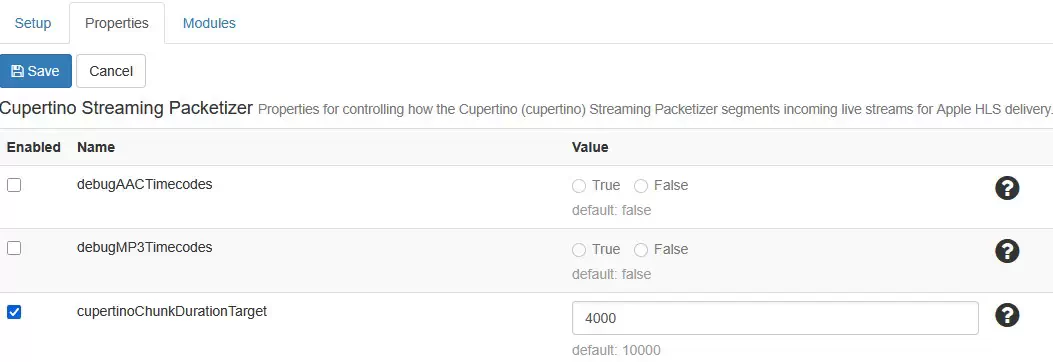

2. Chunk 크기 조정

   라이브 어플리케이션의 Properties 탭을 선택 후, Cupertino Streaming Packetizer 항목의 Edit버튼을 클릭해 cupertinoChunkDurationTarget를 4000으로 설정한 후, Save버튼을 눌러 저장시켜 준다. 이는 생성되는 청크의 크기를 4초로 설정 하겠다는 의미다. (유튜브에서는 1 ~ 4초를 권장하고 있으며, 개발자(본 필자)는 4초를 사용할 것을 권장한다.)

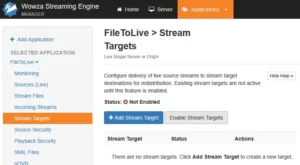

3. Stream Target 활성화

   어플리케이션 메뉴의 Stream Target를 선택한 후, Enable Stream Targets를 클릭해 기능을 활성화 해 준다. (이미 활성화 되어 있다면 상관 없음)

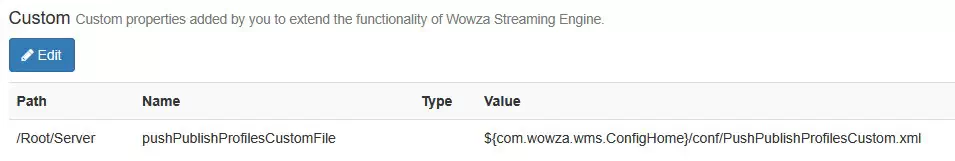

4. 사용자 PUSH Profile 경로 확인

   Server→Server Setup→Properties를 선택한 후, 제일 아래에 위치한 Custom항목에 다음의 내용이 있는지 확인하고, 없을 경우 추가한다.

   Path

   /Root/Server

   Name

   pushPublishProfilesCustomFile

   Type

   String (기본 설정이 있을 경우 공백일 수 있음)

   Value

   ${com.wowza.wms.ConfigHome}/conf/PushPublishProfilesCustom.xml



5. 사용자 프로파일 추가

   아래의 예를 참고하여, <PushPublishProfile>블럭을 [와우자 설치 경로]/conf/PushPublishProfilesCustom.xml파일의 <PushPublishProfiles>섹션에 추가한다. 만약 파일이 없다면 파일을 생성해 준다.

   <?xml version="1.0" encoding="UTF-8"?>
   <Root>
    <PushPublishProfiles>
     <PushPublishProfile>
      <Name>Youtube-HLS</Name>
      <Protocol>HTTP</Protocol>
      <BaseClass>kr.eqmaker.wms.hls.push.youtube.HLStoYTB</BaseClass>
      <UtilClass></UtilClass>
      <HTTPConfiguration>
      </HTTPConfiguration>
      <Properties>
      </Properties>
     </PushPublishProfile>
    </PushPublishProfiles>
   </Root>

Step 4 – 스트림 타겟 설정

유튜브에서 발급받은 HLS 연동 주소를 모듈에 입력한다. 본 설명에서는 연동주소가 https://a.upload.youtube.com/http_upload_hls?cid=eqma-kere-qmak-ereq-make&copy=0&file=라고 가정한다.

1. PushPublishMap.txt 파일 열기

   [와우자 설치 경로]/conf/[어플리케이션 이름]/에 위치한 PushPublishMap.txt 파일을 연다. 예를 들어, live라는 어플리케이션을 사용한다면 기본 경로는 아래와 같다.


   • 윈도우 : C:\Program Files\Wowza Media Systems\conf\live\PushPublishMap.txt
   • 리눅스 : /usr/local/WowzaStreamingEngine/conf/live/PushPublishMap.txt

2. 연동 주소 입력

   이어지는 설명을 참고하여 PushPublishMap.txt 파일에 아래의 내용을 추가해 준다.

   InputStream={"entryName":"HLStoYTB1", "profile":"HLS-Youtube", "streamName":"HLStoYTB1", "host":"a.upload.youtube.com/http_upload_hls?cid=eqma-kere-qmak-ereq-make&copy=0&file=", "sendSSL":"true"}

   InputStream

   유튜브로 전송하기 위한 입력 스트림 네임

   entryName

   PushPublishMap.txt 파일 내의 엔트리 이름. 파일 내에서 고유해야 한다. 아래의 streamName과 동일하게 사용할 것을 권장한다.

   streamName

   출력되는 스트림 네임. 이 이름 역시 고유해야 한다. 위의 entryName과 동일하게 사용할 것을 권장한다.

   host

   유튜브에서 발급받은 HLS 연동 주소를 입력한다. https://는 제외해 준다.

   sendSSL

   암호화 전송 여부를 선택한다. 유튜브는 https 를 사용하므로 true로 둔다.

   profile

   값은 HLS-Youtube로 둔다. (필수)

만약 하나의 스트림을 여러 타겟으로 전송해야 하거나, 하나의 어플리케이션에서 여러 스트림을 전송해야 할 경우, 필요한 만큼 PushPublishMap.txt에 타겟 설정 줄을 추가해 주면 된다.

Step 5 – 재시작 및 스트림 전송

모든 변경사항을 적용하기 위해 와우자 엔진을 재시작해 준다. 입력 스트림이 감지되면 해당 라이브 어플리케이션은 자동으로 HLS 전송을 시작한다.

참고로 이렇게 구성된 HLS 타겟은 와우자 UI의 Stream Target에는 나타나지 않는다. 와우자 로그파일과 유튜브의 라이브 관제실을 통해 서비스 상태를 확인해야 한다.
