와우자 엔진: ModuleDuplicateStreams로 동일 서버 내 어플리케이션 간 스트림 공유

와우자 스트리밍 엔진(Wowza Streaming Engine, 이하 와우자 엔진) 서버를 운용하다 보면, 한 와우자 엔진 서버에 있는 어플리케이션의 스트림을 다른 어플리케이션에서 사용해야 할 때가 있다. 예를 들어, 한 어플리케이션에서 생성된 스트림을 다른 어플리케이션에서 재활용 하고자 하는 경우이다.

문제는 서버 외부에서는 잘 사용할 수 있는 스트림 URL을 동일한 인스턴스(Instance) 즉, 동일한 와우자 엔진 서버의 다른 어플리케이션에서 사용하려고 하면 스트림 수신이 불가능하다는 점이다. 즉, 같은 서버의 어플리케이션 간에는 연결이 불가능하다.

이러한 문제를 해결해주는것이 바로 와우자의 확장 자바 모듈인 ModuleDuplicateStreams 모듈이다.

ModuleDuplicateStreams 모듈이란?

ModuleDuplicateStreams 라는 확장 모듈은, 한 인스턴스 내에서 어플리케이션의 스트림을 복제해, 사용하고자 하는 타겟 어플리케이션에게 마치 RTMP PUSH처럼 스트림을 제공해 주는 모듈이다.

이 글에서는 이전에 작성한 와우자 서버 리스너로 생성된 라이브 스트림을 다른 와우자 어플리케이션이 사용할 수 있도록 구성하는 과정을 예로, ModuleDuplicateStreams 모듈 설정 방법을 설명한다.

ModuleDuplicateStreams 사용방법

Step 3 : ModuleDuplicateStreams 프로퍼티 설정

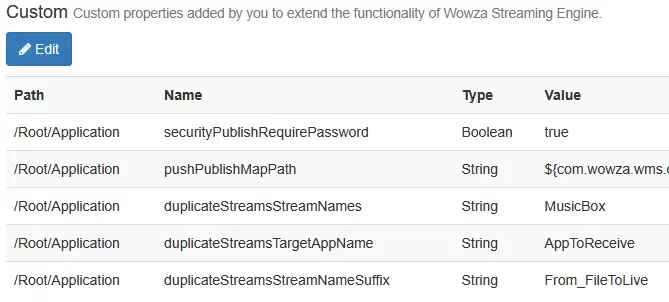

어플리케이션의 Properties를 선택해 설정 메뉴로 진입 한 후, Add Custom Property버튼을 클릭해 ModuleDuplicateStreams 모듈이 사용하는 아래 목록의 프토퍼티(Name)들을 추가해 준다.

• duplicateStreamsStreamNames

  Path

  /Root/Application

  Type

  String

  Value

  복제할 스트림 명 (이 예에서는 MusicBox)

  복제할 스트림의 스트림 이름을 입력해 준다. Incoming Streams목록에서 이름을 확인할 수 있다.

• duplicateStreamsTargetAppName

  Path

  /Root/Application

  Type

  String

  Value

  타겟 어플리케이션 이름(이 예에서는 AppToReceive)

  복제한 스트림을 보낼 타겟 어플리케이션의 이름을 입력해 준다. 어플리케이션 목록에 표시되는 이름을 적어주면 된다.

• duplicateStreamsTargetVHostName

  Path

  /Root/Application

  Type

  String

  Value

  타겟 어플리케이션의 VHost

  타겟 어플리케이션에 별도의 VHost 설정이 없다면 _defaultVHost_를 입력하거나, 프로퍼티를 설정하지 않도록 한다.

• duplicateStreamsStreamNameSuffix

  Path

  /Root/Application

  Type

  String

  Value

  타겟 어플리케이션에서 사용할 스트림 네임의 접미사(이 예에서는 From_FileToLive)

  소스 스트림의 이름 뒤에 접미사를 추가해 구분할 수 있도록한다.

  프로퍼티를 설정하지 않을 경우 기본값으로 원본 스트림 이름의 뒤에 _dest가 자동으로 붙게 된다.

마지막으로 어플리케이션을 재시작 해 주면, 소스 어플리케이션에서 타겟 어플리케이션으로 스트림 복제 구성이 완료 된다.

Step 4 : 타겟 어플리케이션 확인

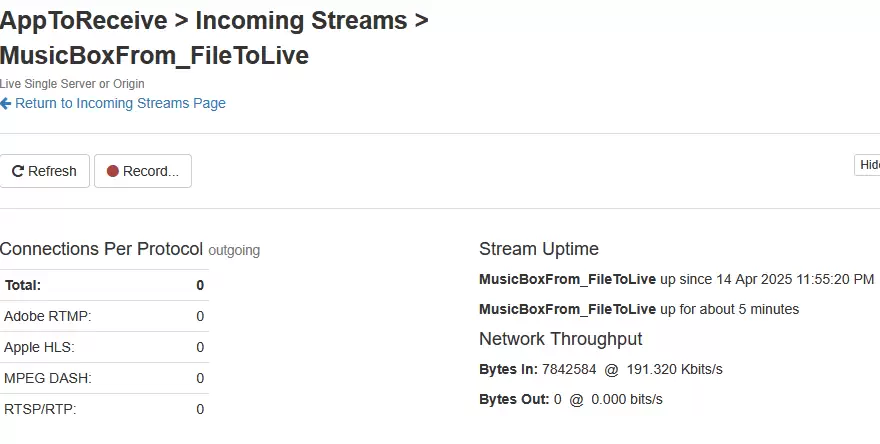

소스 어플리케이션의 설정이 완료 되었으니, 이제는 타겟 어플리케이션에서 정상적으로 스트림 수신이 되고 있는지 확인해 볼 차례이다. 아래의 순서를 참고하여 스트림 수신 상태를 확인해 보도록 한다.

1. 어플리케이션 목록에서 위의 duplicateStreamsTargetAppName에 설정한 수신 어플리케이션을 선택한다.
2. Incoming Streams을 클릭해 어플리케이션의 활성 스트림 목록을 확인한다.
3. 해당 스트림을 클릭해 스트림 수신 여부를 확인한다.

ModuleDuplicateStreams 모듈 참고사항

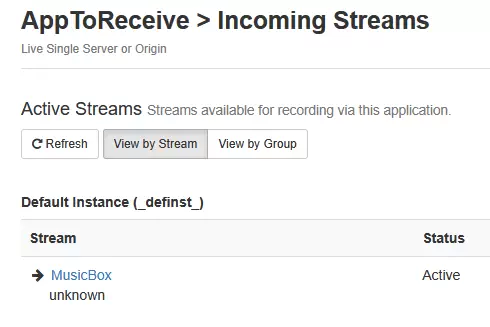

1. duplicateStreamsStreamNameSuffix의 값을 공백으로 두면, 출력되는 스트림의 이름은 입력 스트림의 이름과 동일하게 출력된다. 단, 웹UI 상에서는 공란(NULL)으로 둘 경우 저장이 불가능한 오류가 발생한다. 이 경우, 해당 Application.xml 파일을 직접 수정해 공란으로 두면 적용이 가능하다.

   <Property>
     <Name>duplicateStreamsStreamNames</Name>
     <Value>MusicBox</Value>
     <Type>String</Type>
   </Property>
   <Property>
     <Name>duplicateStreamsTargetAppName</Name>
     <Value>AppToReceive</Value>
     <Type>String</Type>
   </Property>
   <Property>
     <Name>duplicateStreamsStreamNameSuffix</Name>
     <Value></Value> // 이 부분을 공란(NULL)으로 둔다.
     <Type>String</Type>
   </Property>



2. ModuleDuplicateStreams에 대한 자세한 정보는 와우자에서 제공하는 공식 문서를 참고하기 바란다.

맺음

ModuleDuplicateStreams 모듈을 활용하면 와우자의 어플리케이션 간 스트림 공유 및 재활용이 손쉽게 가능하다. 스트리밍 효율성을 높이고, 동일한 콘텐츠를 다양한 용도로 활용하려는 상황에 매우 본 글을 기억해 주기 바란다.

요약 및 FAQ

와우자 스트리밍 엔진은 자신의 출력을 다시 입력으로 사용할 수 있는가?

ModuleDuplicateStreams모듈을 이용해 하나의 와우자 스트리밍 엔진 어플리케이션 간 스트림 공유가 가능하다. 단, 일반적인 스트림 파일을 이용할 수 없다.

ModuleDuplicateStreams모듈을 이용할 경우 스트림 복제의 제한이 있는가?

와우자 스트리밍 엔진이 동작하고 있는 시스템의 성능한도 내에서 제한 없이 복제가 가능하다.

와우자 스트리밍 엔진의 인스턴스(Instance)란?

와우자 스트리밍 엔진 하나를 의미한다. 서버 두 대에 각각 와우자 스트리밍 엔진을 설치했다면 사용하는 인스턴스는 두개가 된다.

원본과 복제된 스트림의 이름을 동일하게 할 수 있는가?

duplicateStreamsStreamNameSuffix를 공란(NULL)으로 두면 접미사가 붙지 않아 원본과 동일한 이름을 사용할 수 있다. 단, 웹 UI에서는 설정할 수 없으며, Application.xml 파일을 수동으로 편집해 주어야 한다.

ModuleDuplicateStreams 모듈은 어디에 설치해야 하는가?

복제할 원본 스트림이 존재하는 어플리케이션에 설치해야 한다. 또한, 복제된 스트림을 사용할 어플리케이션이 같은 와우자 엔진 인스턴스 내에 위치해야만 한다.

스트림 복제에 네트워크 대역폭이 사용되는가?

Incoming Streams에서 표출되는 비트레이트는 해당 어플리케이션으로 수신되는 비트레이트를 나타낸다. 하지만 실제 네트워크의 대역폭을 사용하는 것은 아니다.
